引言：隨著生產速度和精度的提高，越來越多的設備需要使用伺服驅動。丹佛斯公司針對驅動應用開發了高性能的FC302系列伺服驅動器，適用于各種伺服永磁同步電機。伺服永磁同步電機有各種位置反饋裝置，常見的有旋轉變壓器，EnDat絕對位置編碼器，SSI絕對位置編碼器等。Hiperface編碼器也是一種常見的高精度編碼器，但是國內目前使用較少，因此需要對其具體應用方法作詳細介紹。

一、HIPERFACE編碼器工作原理

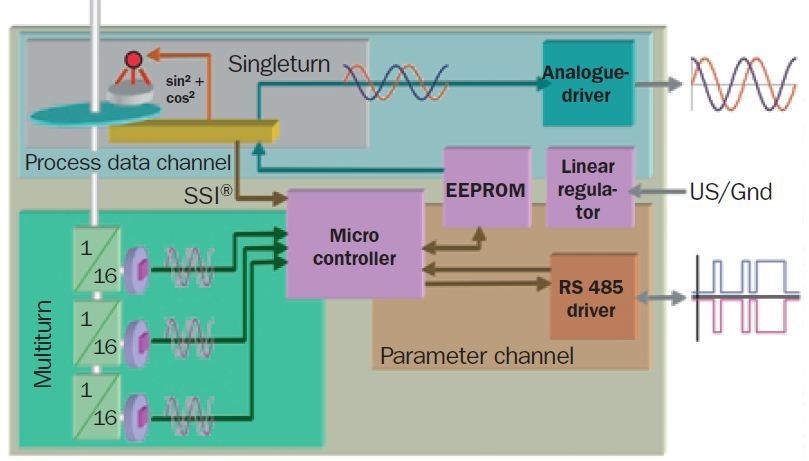

HIPERFACE編碼器是一種串行絕對位置和正余弦模擬量信號混合編碼器，內部原理框圖見圖1。

編碼器有每轉2ⁿ周期的正、余弦模擬量信號輸出，又有RS485通訊絕對位置數字量信號輸出。正、余弦模擬量信號送入編碼器選件卡以后，又被分為兩路。一路經比較器整形以后變成A、B相增量脈沖信號，送入計數器，如同普通的增量編碼器；另一路放大后送入A/D轉換器，作絕對位置解碼用，如同普通的旋轉變壓器。RS485串行通信接口默認通信速率為9600Bd。
HIPERFACE編碼器同時解決了轉速、永磁同步電機換向位置檢測和高精度角度位置的檢測的問題。上電初始，驅動器先通過RS485串行接口讀出當前的絕對角度位置；然后根據增量脈沖信號獲取當前位置；高精度的正、余弦模擬量信號能提供極高精度的位置信息；而與此同時，信號頻率即使在很高的轉速下依然保持在相對較低的水平，因而能傳輸較遠的距離。

二、接線：

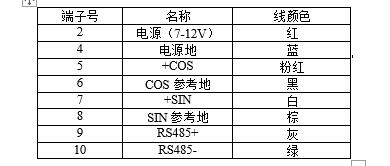

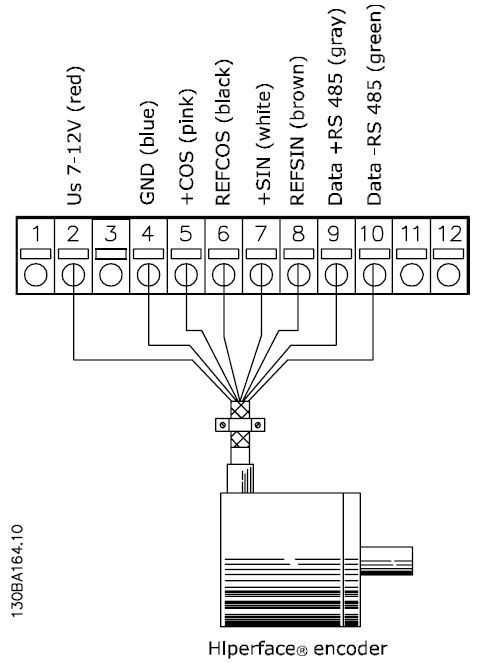

丹佛斯編碼器選件卡MCB102支持長線驅動增量形編碼器、EnDat絕對位置編碼器、SSI絕對位置編碼器和HIPERFACE接口編碼器。當接HIPERFACE接口編碼器時，接線圖如圖2所示。

三、驅動器參數設置：
以下以FC302驅動施耐德伺服永磁同步電機BSH1002M11F2A（SKS360 HIPERFACE編碼器反饋）為例，說明驅動器的參數設置辦法。FC302驅動器加裝了MCB102編碼器反饋選件卡和MCO305運動控制選件卡。

控制方式和電機選擇：

參數號	參數名稱	設定值
1-00	控制方式	[1] 閉環轉速控制或 [2] 轉矩控制（帶轉速反饋）
1-01	電機控制原理	[3] 磁通矢量帶反饋
1-02	電機磁通矢量控制反饋源	[2] MCB102
1-10	電動機選擇	[1] 隱極永磁同步電機

永磁同步電機的電機參數：

永磁同步電機參數除了電機額定電流、額定轉速、額定轉矩、電機極數、定子電阻之外，還有自己的特有參數：1000rpm時感應電勢和d軸電感。

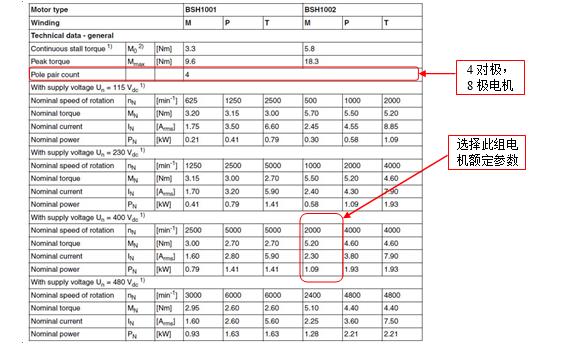

查閱電機說明書，得到電機參數表1：

380V驅動器內部直流電壓約530V，考慮20%欲量，應選擇400Vdc選此組電機額定參數，因此得到電機額定電流2.30A、額定轉速2000rpm、額定轉矩5.20Nm和電機極數8極。

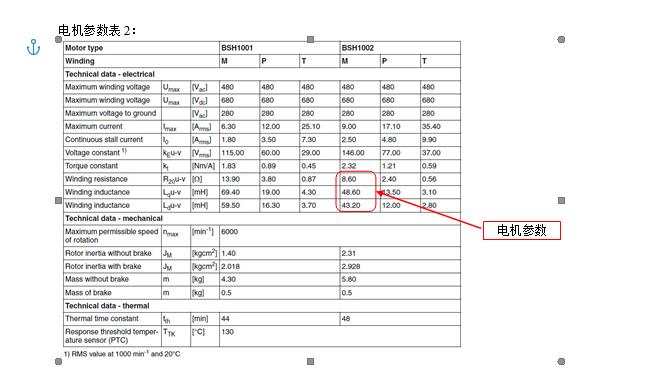

電機參數表2：

查電機參數表2得到電機1000rpm時感應電勢146V；R₂₀U-V為8.6Ω，換算為丹佛斯的“定子電阻”，需要除2；L_dU-V為43.20mH，換算為丹佛斯的d軸電感需要除

。
變頻器內電機參數設置如下：

參數號	參數名稱	設定值
1-24	電機額定電流	2.30 A
1-25	電機額定轉速	2000 rpm
1-26	電機額定轉矩	5.20 Nm
1-30	定子電阻	4.3 Ω
1-37	d軸電感	24.94 mH
1-39	電機極數	8 極

編碼器參數：

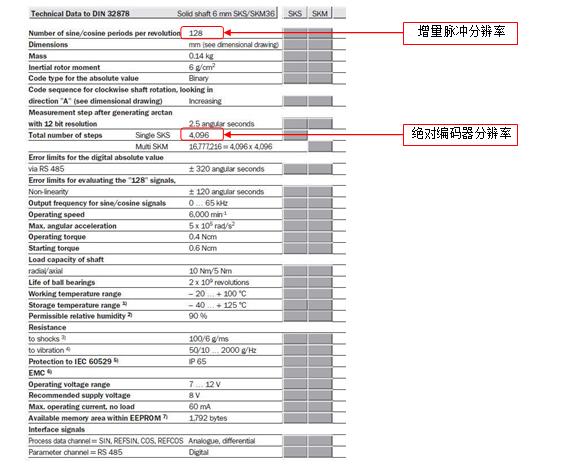

查閱編碼器說明書，得到編碼器參數表：

參數號	參數名稱	設定值
17-10	增量信號類型	[2] 正弦1Vpp
17-11	增量脈沖分辨率	128 ppr
17-20	絕對協議選擇	[1] HIPERFACE
17-21	絕對編碼器分辨率	4096 ppr
17-34	HIPERFACE波特率	[4] 9600

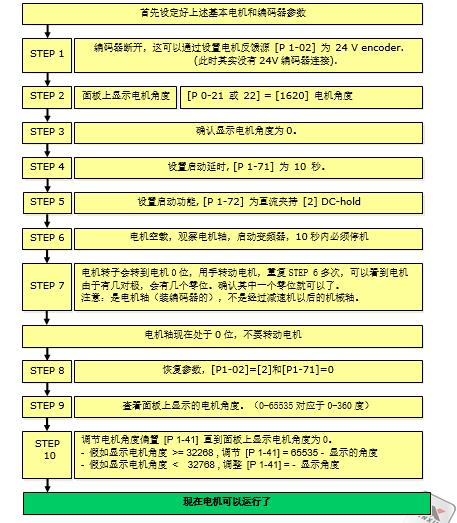

四、轉子磁極位置偏差校準辦法：永磁同步電機的矢量控制需要知道電機轉子的確切角度位置，由于廠家安裝的原因，絕對編碼器反饋的位置與電機轉子的零位存在相位差，所以需要通過調試測得此相位差。丹佛斯FC302驅動器測試此相位差的具體調試步驟如下：

五、位置控制方法：
丹佛斯運動控制卡MCO305具有多種運動控制功能，可以實現絕對或相對位置定位，角度或速度同步控制，電子凸輪控制等功能。MCO305本體有兩個編碼器輸入接口，支持增量或SSI多圈絕對位置編碼器。其中一個接主機編碼器信號，另一個接本機編碼器信號。當本機編碼器信號來自選件卡MCB102時，需要設置以下參數：

參數號	參數名稱	設定值
32-50	從機反饋來源	[3] 電機控制反饋來源（MCB102）
32-01	編碼器分辨率	1024 ppr 現在電機每轉一圈，當前位置就會增加4096

六、運行效果：
電機空載運行時電流只有約0.06A，定位響應很快，完全滿足用戶的要求。
